2025-11-20

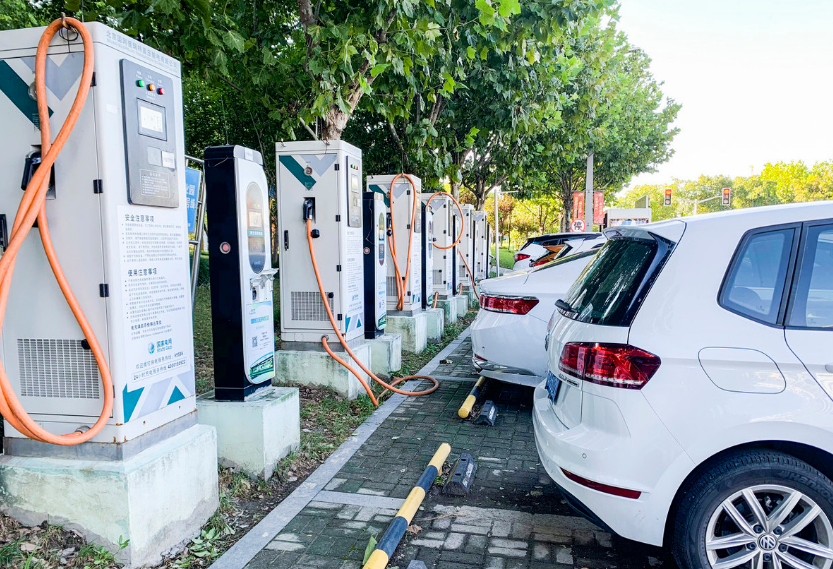

隨著電動汽車快充技術的普及，充電樁DC模塊的散熱需求日益嚴峻（jun4）。高功率充電產生的熱量若無法有效排出，不僅影響充電效率，更可能引發設備故障甚至安全隱患。散熱風扇作為核心散熱元件，其性能直接決定了充電樁的穩定性與用戶體驗。然而，如何在噪音控製、使用壽命和功耗成本三大維度間實現最優平衡，成為行業技術攻堅的關鍵。
一、核心挑戰：三者間的天然矛盾
1.噪音與轉速的衝突
傳統風冷充電樁依賴高轉速風扇（可達6000轉/分鍾）強化散熱，但高速運轉產生高達65dB以上的噪音，嚴重影響周邊環境。尤其居民區或商業區站點，噪音投訴已成為運營痛點。
2.壽命與環境的博弈
戶外充電樁麵臨高溫、鹽霧、粉塵等極端條件。普通風扇電機易受潮腐蝕，軸承磨損加速，平均壽命僅3~5年。加之高轉速運行導致機械疲勞，進一步縮短更換周期。
3.功耗與散熱效率的權衡
提升風量需增大功耗，但充電樁長期滿負荷運行，風扇能耗占比不容忽視。以40kW充電模塊為例，三台80mm風扇持續工作年耗電約200kWh，增加運營商成本。
二、破局路徑：四大技術維度實現協同優化
1. 散熱架構革新：從風冷到液冷的範式轉移
液冷係統主導趨勢：采用液冷模塊+外置散熱器的組合，將發熱器件完全密封，通過冷卻液循環導熱，僅需低速大風量風扇對外散熱。華為全液冷超充方案實測噪音低於60dB，設備壽命延長至10年以上。
半液冷過渡方案：保留部分風冷結構，但優化風道設計（如獨立風道），隔絕灰塵侵入關鍵電路，降低風扇負載需求。

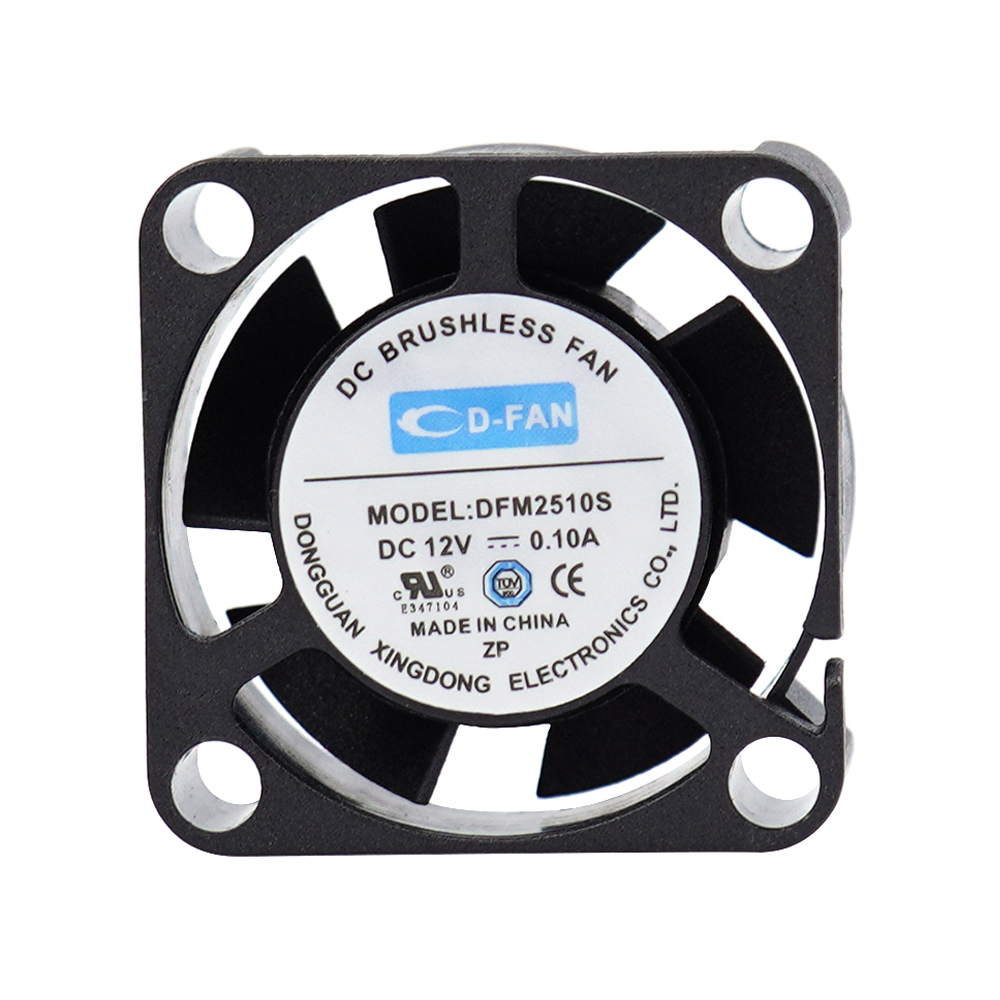

2. 風扇設計與材料升級
寬溫域電機：采用耐高低溫漆包線繞組（-40℃~70℃穩定運行），搭配玻璃纖維增強PP扇葉，抗鹽霧腐蝕能力提升3倍，適應沿海及高濕環境。
低振動結構：含油軸承+減震橡膠墊組合，結合定向導流格柵，使氣流均勻性達±8%，減少湍流噪音。實測數據顯示，此類設計可將運行噪音控製在45dB以下。
3. 智能控製算法動態調節
PWM脈寬調速：基於溫度傳感器實時反饋，自動調節風扇轉速。如輝盈DC軸流風扇在輕載時降至30%轉速，功耗不足5W；滿載時秒級響應升至全速，兼顧靜音與效能。
預測性維護集成：通過RS485接口接入BMS係統，實時監測風扇振動、電流異常，提前預警故障，避免突發停機。
4. 能效比極致化設計
IE4高效無刷電機：較傳統交流風扇節能40%，配合優化葉片曲麵設計，同等風量下功耗顯著降低。
複合散熱技術：液冷板+低頻風扇組合，利用冷卻液高比熱容快速吸熱，再以低轉速空氣完成末端散熱，破解“高功耗換高風量”困局。
三、未來展望：AI驅動的零摩擦平衡
隨著AI算法與邊緣計算的融合，下一代散熱係統將實現預測性動態調控——通過曆史數據訓練模型，預判充電峰值熱負荷，提前調整風扇矩陣的功率分配。同時，石墨烯塗層軸承、磁懸浮電機等技術的突破，有望徹底消除機械磨損，邁向“靜音-長效-低耗”三位一體的新紀元。
充電樁散熱絕非簡單的部件堆砌，而是係統工程的深度優化。當企業不再孤立追求某一項參數的極致，轉而構建散熱生態鏈（液冷介質→智能風扇→雲端監控），方能在噪音、壽命與功耗的三角迷局中開辟新局。畢竟，真正的技術躍遷，永遠始於對複雜約束的創造性解構。
